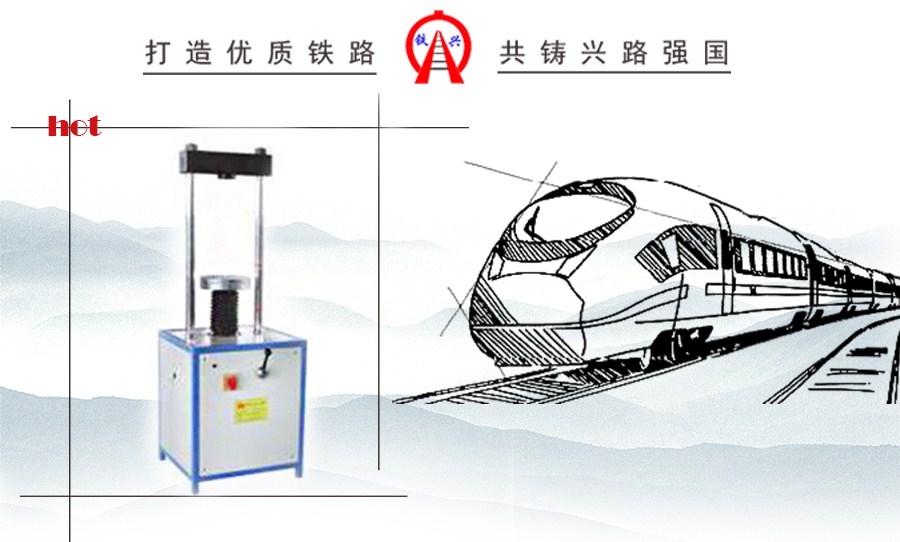

路面材料强度试验仪

路面材料强度试验仪


 路面材料强度试验仪主机(双速)是在原路面材料强度试验仪单速主机的基础上改进设计的,本路面材料强度试验仪为一种多功能路基路度(劈裂试验)承载比试验(包括浸水膨胀量测定),还可用于测定沥青混合料的热稳性和抗塑性流动的性能——稳定度和流值(马歇尔试验)以及其它多种需要施加垂直载荷的试验。

 主要规格参数

 ⑴仪器额定载荷:100KN

 ⑵丝杠盘移动距离:125

 ⑶电动机规格:380V 750W 1400转/分

 ⑷仪器机动速度:A快速 50毫米/分 B慢速 1毫米/分

 ⑸仪器手动速度:1/6毫米/圈

 结构

 本路面材料强度试验仪为四柱框架式结构:它是由底座、变速箱、立柱、电机、电器开关等组成。

 电动机(380V 750W 1400转/分)由皮带将动力传给变速箱。变速箱通过一整套变速机构和选择机构可使丝杠盘获得两种机动升降速度,以满足马歇尔试验和承载比试验的要求。丝杠盘的大升降距离为125毫米。另外,为满足试验的其它要求,路面材料强度试验仪还配备了手动控制丝杠盘升降移动机构,支架上装有一固定螺钉,可将适当的测力环固定在支架上,供试验使用。

 电器开关可控制电机的正转、反转和停止。

 操作与使用

 本试验仪器应按下列方式进行操作:

 机箱前面有一个机构选择手柄:手柄有三个选择位置(以手柄上三条刻线与平面对正为准)将选择手柄置于快位置,开动电机,丝杠盘可获得50毫米/分的升降速度;适宜于做沥青混凝土的马歇尔试验。将选择手柄置于慢位置,开动电机,丝杠盘可获得1毫米/分的升降速度,适宜于做承载比等需要按此速度进行的试验。将选择手柄置于中间位置即使可进行手动升降进给:具体方法是:选择手柄置于中间位置后,用摇把摇动箱体侧面的方头手柄,可获得1/6毫米圈的速度,可用于其它需要施加垂直载荷的试验。如在快(或慢)选择手柄过程中,快(或慢)不到应有位置时,可适当摇动方头手柄,即可使选择手柄快(或慢)到适当位置。开始进行试验时,先将适当的测力环用紧固螺栓固定在支架上,在将适当的附件(压头)固定于测力环上。将试件置于丝杠盘上,然后进行试验,试验所施加的载荷量,可以从测力环的百分表上读出。

 注意:丝杠盘的升降距离应保持在125毫米内。

 维修与保养

 试验仪应当经常擦拭,保持仪器的整洁。

 丝杠盘的螺纹部分,每班应灌注适量机械油一次以保持其结合部位的润滑。
